Обзор гибридного видеорегистратора AVR3104LN #STORE_CITY#
Сегодня, мы уделим внимание пожалуй самой популярной модели видеорегистраторов у покупателей компании СМОТРИТЕЛЬ – это модель регистратора TopVision AVR3104.
Данная модель на рынке видеонаблюдения давно себя зарекомендовала:
низкой стоимостью;
высокой производительностью;
гибкими настройками гибридных режимов;
возможностью сделать из него 8-канальный IP-видеорегистратор без потери качества изображения;
удобным для пользователя интерфейсом;
небольшой размер корпуса видеорегистратора - 260х43х190 мм.
быстрой и простой настройкой удаленного доступа, через интернет с надежного приложения XMeye на телефоне.
Я предлагаю перейти к общему обзору устройства, останавливайся на конкретных преимуществах видеорегистратора по ходу обзора.
Данная модель видеорегистратора является гибридной – то есть поддерживает как AHD, так и IP камеры видеонаблюдения. Применяется в основном для построения небольших и довольно простых систем видеонаблюдения с хорошей качественной цифровой картинкой. Камеры поддерживает до 2х мегапикселей включительно – для AHD камер максимальное разрешение будет 1080n, для IP камер 1080p.
Примечание: о разнице в разрешение 1080p и 1080n мы поговорим как-нибудь в следующей статье.
Данный регистратор нашел свое применение в домашних системах безопасности (видеонаблюдение для частного дома, дачи и квартиры), так и в малом (видеонаблюдение в офис, в магазин и т.д.) и среднем бизнесе (видеонаблюдение на пилораму, небольшой завод по производству продукции). Для таких задач - данный видеорегистратор подходит идеально.
Внешний вид и обзор режима работы регистратора в AHD.
Задняя панель регистратора слева на право.

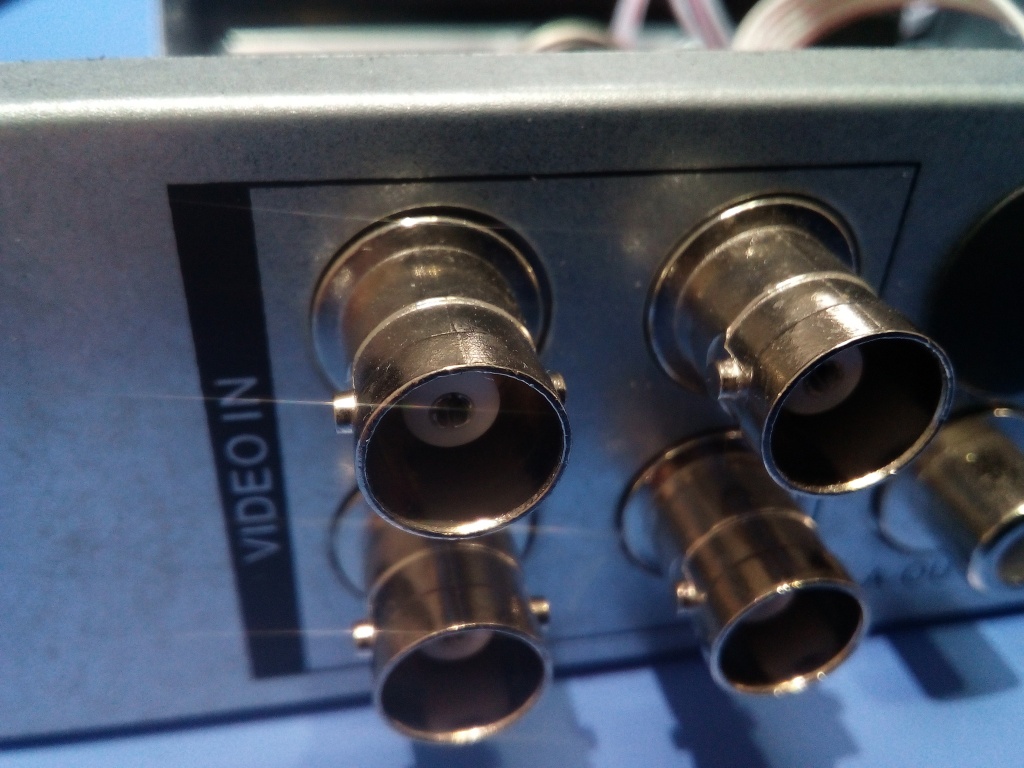

Как уже говорилось выше, данный видеорегистратор, поддерживает 2х мегапискельные камеры AHD в разрешение 1080n. На задней части видеорегистратора находиться 4 порта для подключения видеокамер, соответственно мы можем подключить до 4х камер в режиме AHD.
Правее от видеоканалов можно найти на задней части регистратора VGA выход на компьютерный монитор и HDMI выход для телевизора или монитора. Слева внизу от этих портов будет вход для наушников или колонок для вывода звука.

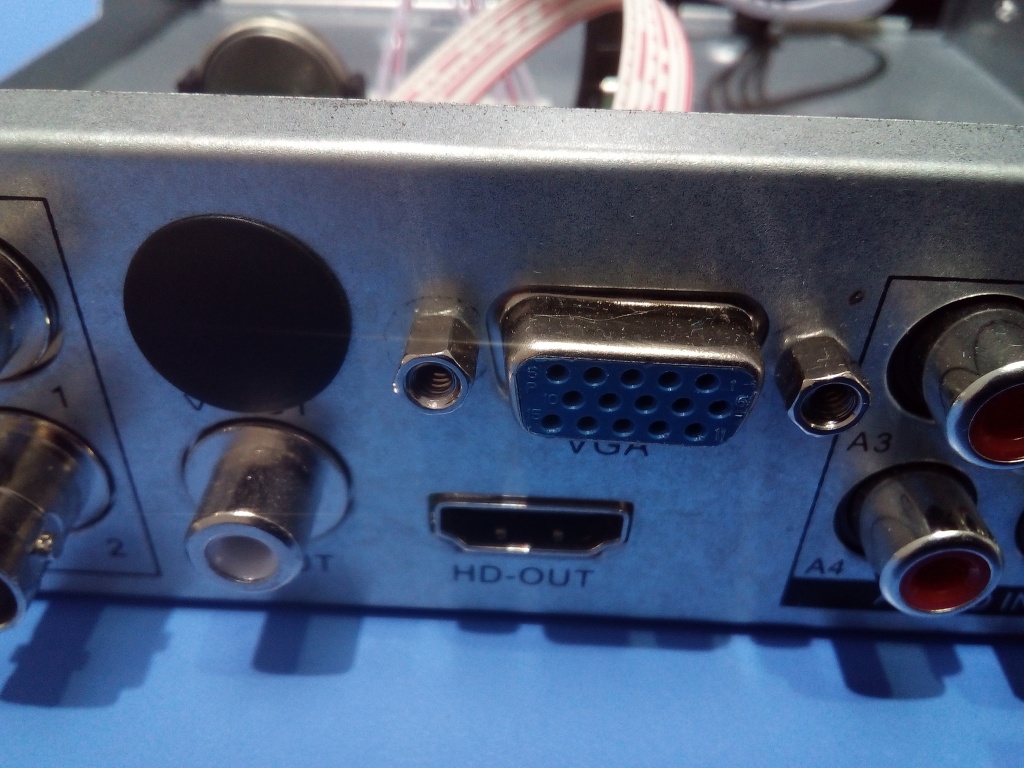

Порты VGA (синего цвета выше) и HDMI (ниже) для подключения компьютера или телевизора. Слева выход на наушники.
Так же при более детальном рассмотрение правее можно обнаружить 4 порта для подключения 4х микрофонов, пропорционально каждому каналу для видеокамеры. То есть если у вас микрофон находиться рядом с камерой подключенной в первом канале, значит и микрофон должен быть подключен к первому аудиоканалу. Если вы конечно хотите, что бы у камер с микрофонами была правильная синхронизация.

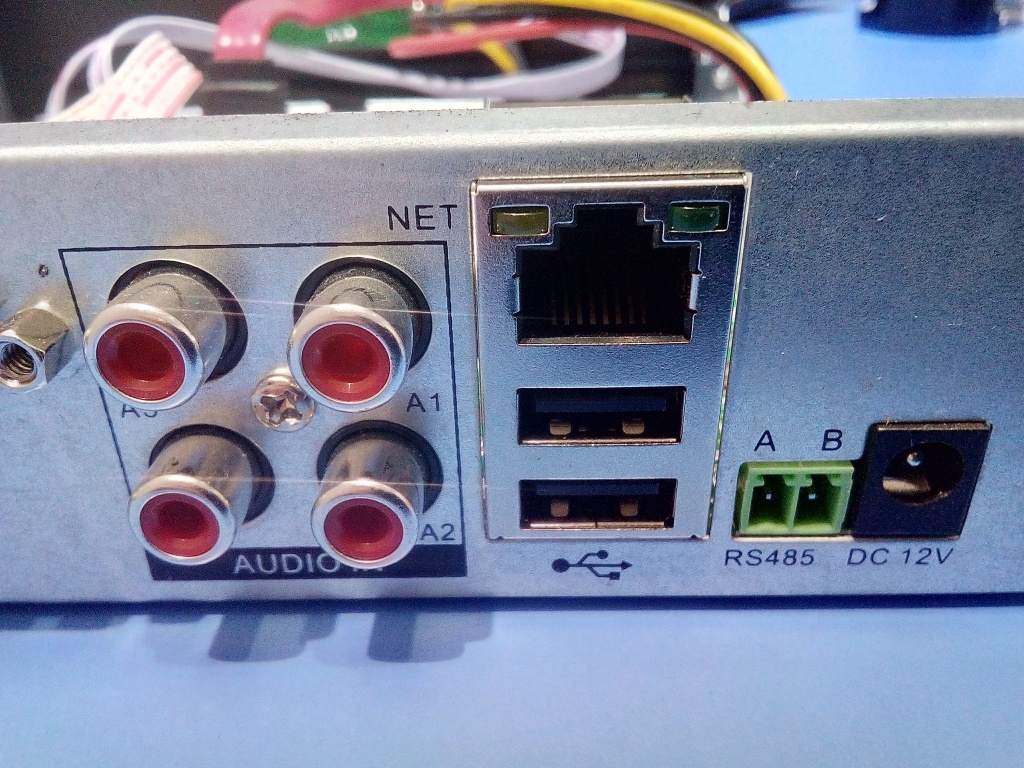

Далее после аудиоканалов идет LAN порт для подключения интернета, а ниже разъем USB для подключения мышки (управление) и USB флешки (для записи видеофайлов). После них следует зеленого цвета порт RS485 (используется например для подключения PTZ камер) и порт для подключения блока питания (2А/12v).
Передняя панель

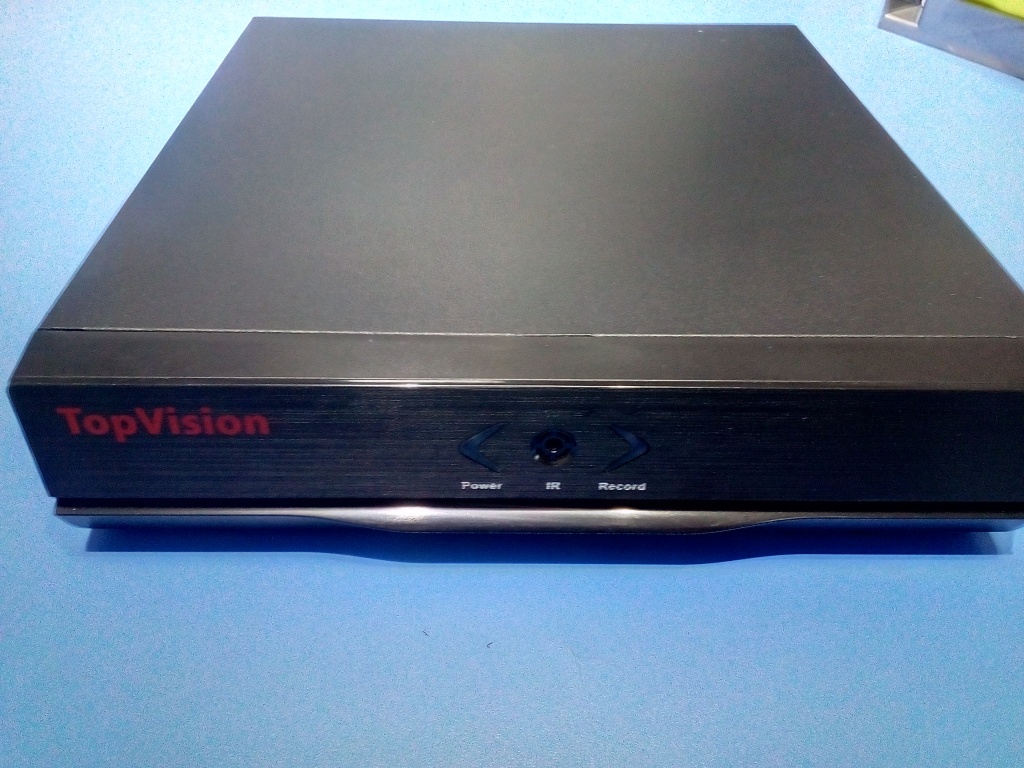

На передней панели присутствует только 2 индикатора со светодиодами – левый индикатор показывает включенное питание (цвет красный), а правый отвечает за показатель работы жесткого диска (если горит синим значит идет запись). Больше на панели ничего нет.
Примечание: на передней панели более ранних ревизиях этой же модели, можно было встретить IR приемник для ДУ – пульта управления, раньше он шел в комплекте с данным видеорегистратором, сейчас производитель отказался от него.
Установка жесткого диска.
Для установки жесткого диска потребуется снять крышку видеорегистратора, для этого надо раскрутить два боковых болта и два болта на задней панели. Внутри мы увидим SATA кабель для передачи данных и кабель для питания жесткого диска. Подключается все элементарно. Снизу есть отверстия для крепления жесткого диска (как 2,5 так и 3,5 дюйма), крепиться он 4 болтами которые идут в комплекте с регистратором. Видеорегистратор поддерживает жесткие диски до 6 Тб, установить можно только один HDD.
Интерфейс регистратора.
Про интерфейс регистратора наверное лучше поговорить в отдельной статье в скором времени, которая будет посвящена разбору интерфейса всех регистраторов линейки TopVision. Скажу, что лишь он очень удобен и интуитивно понятен.
Возможности видеорегистратора.
Регистратор поддерживает работу датчиков движения и возможность выставления работы датчиков на определенную область. Запись видеоархива только по датчикам
Возможность воспроизведения видео и удобный поиск видео по дате и времени, масштабируемый ползунок хронологической линии и ускоренное воспроизведение видео.
Запись видео на USB флешку в формате H.264 (тут нужен будет специальный кодек) и более привычный формат AVI.
На регистраторе так же можно будет выбрать в каком режиме будут записывать камеры. И конечно же регистартор поддерживает практически все виды аналоговых камер, такие как: AHD, CVBS, TVI и CVI.
Регистратор поддерживает работу с PTZ камерами, управлять можно прямо с интерфейса регистратора или удаленно. Есть возможность задавать периодичный осмотр территории камерой.
В отдельной статье про интерфейс мы рассмотрим и другие возможности регистраторов серии TopVision. Основные же и самые нужные простому пользователю я перечислил.
Удаленный доступ через интернет.

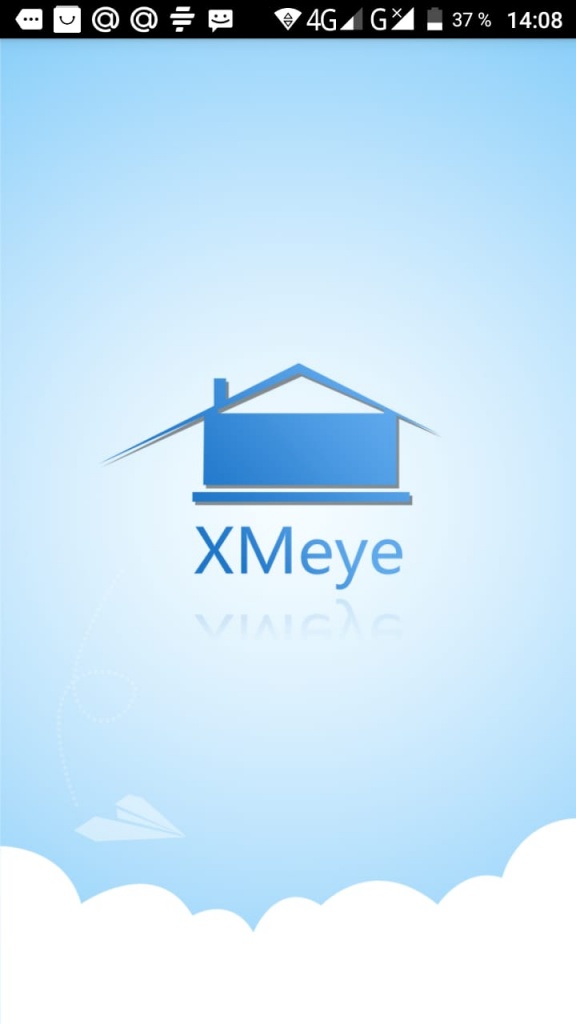

Видеорегистратор поддерживает удаленный просмотр камер видеонаблюдения через облачный сервис XMeye, а так же напрямую через IP-адрес видеорегистратора. Про облачный сервис XMeye и мобильное приложение для его работы как я уже и говорил ранее мы поговорим позже в отдельной статье (статья по этой ссылки). Главное, что нужно понимать – это очень удобно и не потребует больших знаний для его настройки. Все делается простым сканированием QR-code с серийным номером через мобильное приложение.
IP режимы работы видеорегистратора.
Вот тут кроется самое интересное. Если возможности регистратора в AHD режиме, за такие деньги, приятно удивляют. То IP режимы раскрывают возможности видеорегистратора по полной программе. Во первых данный регистратор может превратиться в 8-канальный IP-видеорегистратор(!) нажатием всего одной галочки в настройках, причем все восемь будут показывать в полноценном разрешение 1080p. Но это еще не все, его точно так же просто можно превратить и в 12-канальный IP видеорегистратор, правда уже с ограничением в разрешение в 960H (камеры с разрешением 1,3 мегапикселя). Однако если вдуматься это все очень удивительно за такую небольшую, на момент написания заметки видеорегистратор стоит всего 3170 рублей.
Гибридный режим работы видеорегистратора.
Тут все немного скромнее, режим предусмотрен только один – два канала AHD с разрешением 720p (1 мегапиксель) и 2 IP канала с тем же разрешением 720p. Однако для построения бюджетных систем видеонаблюдения может пригодиться.
Сегодня мы рассмотрели основные возможности данного видеорегистратора. Вы всегда можете задать вопрос по видеонаблюдению на нашем сайте через онлайн чат или написать на нашу почту sale@smvid.ru
